Apa saja tindakan pencegahan instalasi untuk pompa pipa?

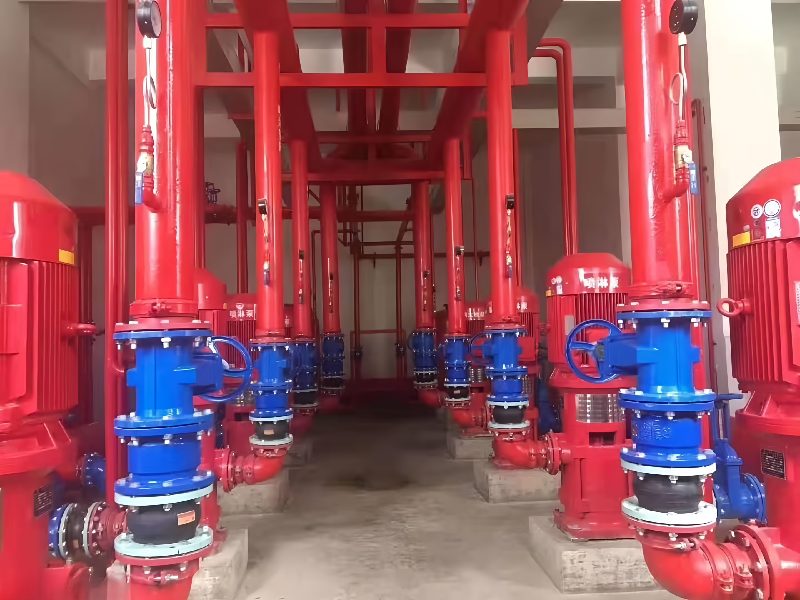

A pompa pipaadalah jenis pompa sentrifugal satu tahap atau multi-tahap yang dirancang untuk pemasangan langsung ke dalam pipa. Muncul dalam dua konfigurasi utama: vertikal dan horizontal. Istilah "pompa pipa" yang paling umum mengacu pada tipe vertikal, karena saluran masuk dan outletnya diselaraskan pada garis lurus yang sama dan memiliki diameter yang sama, membuatnya ideal untuk aplikasi meningkatkan in-line. Oleh karena itu, ini juga dikenal sebagai pompa booster. Pompa pipa horizontal, sementara juga menampilkan inlet dan outlet berdiameter yang sama, telah diatur pada sudut 90 derajat satu sama lain.

Tindakan pencegahan pemasangan untuk pompa pipa

1. Pipa yang tidak cocok

Beberapa pengguna pompa sentrifugal pipa berpikir menggunakan pipa yang lebih kecil dapat meningkatkan kepala yang sebenarnya, tetapi inilah kebenarannya: kepala pompa yang sebenarnya = total kepala ～ kehilangan kepala. Setelah model pompa diperbaiki, totalnya kepala ditetapkan. Kehilangan kepala terutama berasal dari resistensi pipa - semakin kecil diameter pipa, semakin besar resistensi, dan dengan demikian semakin besar kehilangan kepala. Jadi, perampingan pipa tidak akan meningkatkan kepala yang sebenarnya; Alih -alih, itu akan menurunkannya, menyeret efisiensi pompa.

Demikian pula, menggunakan pipa yang lebih besar dengan pompa berdiameter yang lebih kecil tidak akan mengurangi kepala yang sebenarnya. Faktanya, penurunan resistensi pipa memotong kehilangan kepala, sedikit meningkatkan kepala yang sebenarnya. Beberapa pengguna khawatir bahwa pipa yang lebih besar akan bekerja terlalu keras, berpikir bahwa air yang meningkat di pipa menekan lebih keras pada impeller. Tapi itu mitos - ini sebenarnya tidak mendaki beban motor.

2. Menggunakan pompa kepala tinggi untuk pemompaan kepala rendah

Beberapa pengguna menganggap kepala pemompaan yang lebih rendah berarti lebih sedikit beban motor. Dipandu oleh kesalahan ini, mereka sering memilih pompa dengan kepala yang terlalu tinggi. Tetapi untuk pompa sentrifugal, setelah model ditetapkan, konsumsi daya mengikat langsung dengan laju aliran aktual. Aliran berkurang saat kepala naik, sehingga kepala yang lebih tinggi berarti aliran yang lebih rendah dan lebih sedikit daya yang digunakan. Sebaliknya, kepala yang lebih rendah membawa aliran yang lebih tinggi - dan konsumsi daya yang lebih tinggi.

3. Terlalu banyak siku di dalam pipa saluran masuk

Siku di pipa saluran masuk menambah ketahanan air lokal. Terlebih lagi, siku hanya boleh berputar secara vertikal, tidak pernah secara horizontal - berbelok ke udara perangkap udara, yang mengeja masalah.

4. Bagian horizontal Pipeline Inlet datar atau lereng ke atas

Perangkap ini mengudara di pipa saluran masuk, melemahkan vakum di dalam pipa dan pompa, mengurangi kepala hisap, dan memotong output air. Bagaimana cara mengatasi ini? Bagian horizontal harus sedikit miring ke arah sumber air - tidak ada kerataan, apalagi kemiringan ke atas.

5. Inlet pompa terhubung langsung ke siku

Ini membuat aliran air tidak merata saat memasuki impeller. Jika pipa saluran masuk lebih besar dari saluran masuk pompa, pasang pereduksi eksentrik - dengan bagian datar dan bagian ke bawah. Kalau tidak, udara menumpuk, mengurangi output atau menghentikan aliran air sepenuhnya, seringkali dengan suara -suara. Jika diameter pipa dan pompa cocok, tambahkan pipa lurus di antara mereka - setidaknya 2-3 kali diameter pipa.

6. Outlet pompa duduk di atas level air normal kolam outlet

Ini memunculkan kepala tetapi memotong aliran. Jika medan memaksa outlet di atas air, tambahkan siku dan pipa pendek untuk membuat siphon, menurunkan ketinggian outlet.

7. Posisi yang salah untuk asupan air pipa saluran masuk

- Asupan terlalu dekat dengan bagian bawah atau dinding kolam inlet - kurang dari diameternya sendiri. Jika dasar kolam memiliki sedimen, asupan kurang dari 1,5 kali diameternya dari bawah akan menyumbat atau mengisap puing -puing, menghalangi aliran air.

- Asupan tidak cukup dalam di dalam air. Ini menyebabkan berputar -putar di permukaan air di sekitar asupan, mengganggu aliran dan mengurangi output. Kedalaman yang benar? Setidaknya 300–600mm untuk pompa kecil hingga sedang, dan 600–1000mm untuk yang besar.

8. Saat katup kaki dipasang, bagian bawah pipa saluran masuk tidak vertikal

Pengaturan non-vertikal menghentikan katup dari penutupan dengan benar, yang menyebabkan kebocoran. Perbaikan: Bagian dengan katup kaki harus berdiri tegak. Jika medan membuat pemasangan vertikal tidak mungkin, sumbu pipa harus sudut setidaknya 60 ° dari horizontal.
